Kryteria na podstawie których wybrałem płyty:
- podstawka procesora Socket 1155 pod procesory Intel Core Sandy Bridge drugiej generacji (i3, i5, i7);
- port HDMI (ale to już chyba standard);
- porty USB w wersji 2.0 oraz 3.0;
- slot PCI Express (do podłączenia karty telewizyjnej);
- obsługa SATA 3Gb/s oraz 6Gb/s;
- złącze eSATA.

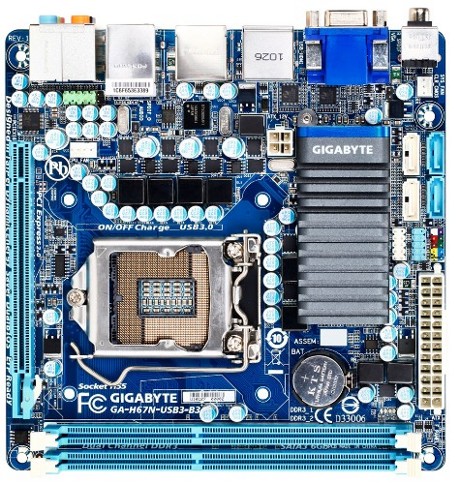

Gigabyte GA-H67N

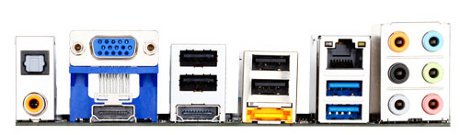

Najnowsza konstrukcja tajwańskiego producenta oparta jest o chipset Intela H67 Express. Mimo niewielkich wymiarów ma wiele do zaoferowania. Zaopatrzona jest w dwa dwukanałowe banki dla pamięci DDR3-1333 obsługujące do 16 GB, jedno złącze eSATA, dwa porty SATA 6.0 Gb/s i dwa SATA 3.0 Gb/s obsługujące macierz RAID w wersji 0, 1, 5 oraz 10. Na płycie znajdziemy slot PCI-Express x16 2.0, sieciówkę gigabit ethernet, kodek dźwiękowy Realtek 7.1. Na tylnym panelu umieszczono jedno wyjście D-Sub i dwa HDMI, dwa porty USB 3.0 oraz cztery USB 2.0 (dodatkowe cztery porty możemy uzyskać wyprowadzając je na śledziu ze złącz na płycie). Płyta korzysta z technologii Turbo XHD, która automatycznie konfiguruje macierz RAID 0 dzięki czemu może osiągnąć czterokrotny wzrost wydajności dysków twardych. Obsługuje również technologię DualBIOS (Hybrid EFI), Dynamic Energy Saver 2 oraz Ultra Durable 3, która poprzez zastosowanie większej ilości miedzi w wewnętrznych warstwach płyty głownej, szybkich tranzystorów MOSFET, cewek z rdzeniem ferrytowym oraz kondensatorów aluminiowo-polimerowych ma zapewnić niższą temperaturę oraz stabilne i niezawodne działanie.

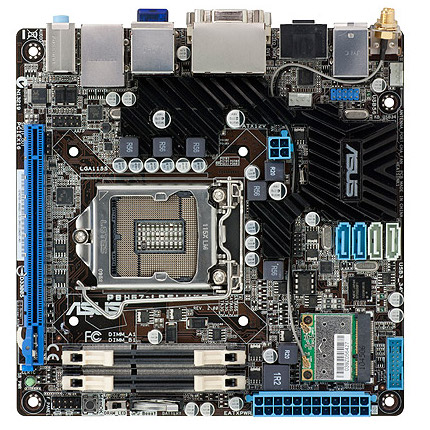

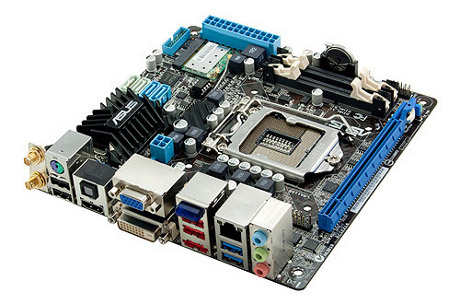

Asus P8H67-I Deluxe H67

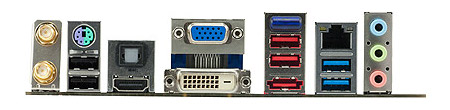

Asus P8H67-I Deluxe B3 to konstrukcja w formacie mini-ITX tajwańskiej firmy pod procesory LGA1155 Sandy Bridge. Chipset Intel H67 obsługuje do 4 dysków SATA jednocześnie (2xSATA 6.0 Gb/s oraz 2xSATA 3.0 Gb/s), dzięki czemu konstrukcja sprawdzi się idealnie jako nowoczesny NAS. Platforma wyposażona została również w port eSATA oraz możliwość utworzenia macierzy RAID 0, 1, 5, 10. Na płycie moźemy umieścić maksymalnie 16GB pamięci w dwuch slotach SO-DIMM. Na tylnym panelu znajdziemy wszystkie złącza graficzne: HDMI (max. rozdzielczość 1920×1200 60Hz), DVI (1920×1200 60Hz) oraz D-Sub (2048×1530 75Hz). Zastosowanie podstawki LGA 1155 pozwala na obsługę procesorów drugiej generacji Intel Core Sandy Bridge. Nie zabrakło także najnowszych osiągnięć technologicznych: dwa porty USB 3.0 na tylnym panelu i dwa do wyprowadzenia na przedni oraz cztery porty USB 2.0. Dzięki wyposażeniu w zintegrowaną kartę graficzną Intel HD 1000/2000 opisywany model nadaje się idealnie zarówno do budowy HTPC (Home Theatre Personal Computer), jak i do rozrywki (obsługa wymagających gier). Dodatkowym atutem modelu Asus P8H67-I Deluxe jest slot PCI-Express 2.0 ×16, dzięki czemu możemy rozbudować zestaw o wydajną kartę graficzną. Ta płyta główna ma wbudowany kodek 8-kanałowego dźwięku HD oraz posiada optyczne wyjście S/PDIF na tylnym panelu co umożliwia wygodne połączenie z zewnętrznymi systemami audio kina domowego. Najnowsza, poprawiona wersja płyty oznaczona symbolem B3 została wyposażona w kartę bezprzewodowego internetu WLAN 802.11n oraz bluetooth V2.1+EDR. Dają one użytkownikom wyższą szybkość i jakość transmisji w porównaniu do innych standardów bezprzewodowych.
Asus P8H67-I Deluxe H67 - strona producenta

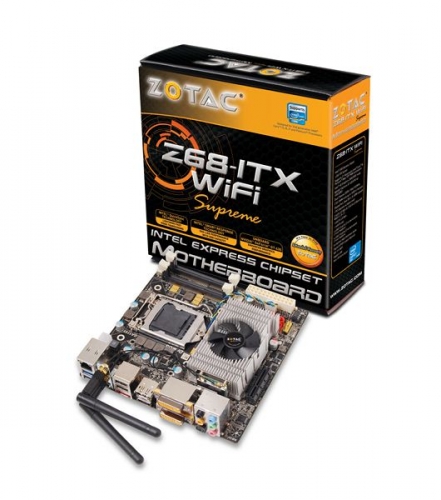

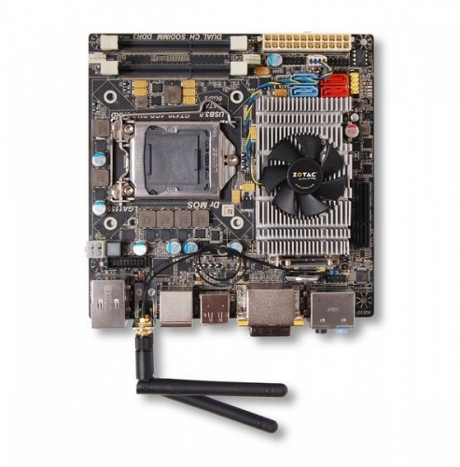

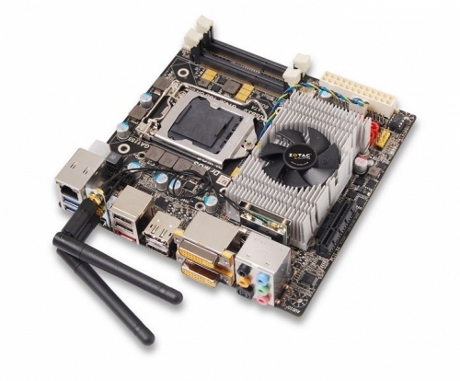

ZOTAC Z68-ITX WiFi Supreme
Płyta główna Zotac oferuje bogactwo funkcji i możliwości przeznaczonych dla wymagających użytkowników. Napędzana przez chipset Intel Z68 Express, seria ZOTAC Z68-ITX WiFi pozwala żądnym wyzwań użytkownikom wydobyć całą dostępną wydajność oferowaną przez procesor 2-giej generacji Intel Core na slocie LGA 1155 oraz zintegrowaną serię procesorów graficznych Intel GMA HD 2000/3000. Płyta posiada wsparcie dla technologii Intel Quick-Sync Video która umożliwia błyskawiczne transkodowanie wideo z niemal natychmiastową wirtualną konwersją materiałów wideo dla popularnych przenośnych odtwarzaczy multimedialnych.
Dzięki portom SATA 6.0 Gb/s oraz SATA 3.0 Gb/s płyty serii ZOTAC Z68-ITX WiFi oferują możliwość podłączenia standardowych 2,5-calowych i 3,5-calowych dysków twardych oraz SSD. Technologia Intel Smart Response pozwala użytkownikom na połączenie mniejszych dysków SSD z dyskami twardymi o dużej pojemności dla uzyskania wysokiej wydajności i szybkość reakcji systemu bez utraty pojemności. Płyta umożliwia utworzenie macierzy RAID 0, 1, 0+1 i 5 oraz posiada jeden port eSATA.
Platforma posiada po dwa porty USB 3.0 oraz 2.0 na tylnym panelu oraz ma możliwość wyprowadzenia kolejnych dwóch dla każdej z prędkości z gniazd pin na płycie. Płyta posiada dwa sloty pamięci DDR3-1333 SO-DIMM umożliwiające obsłużyć do 16 GB.

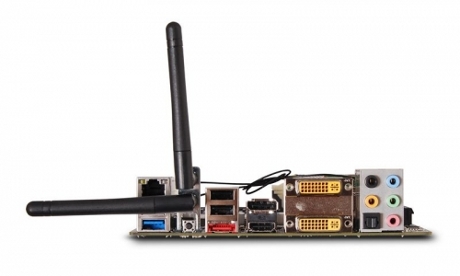

ZOTAC Z68-ITX WiFi Supreme zapewnia udoskonalone funkcje 3D dzięki zintegrowanemu procesorowi graficznemu GeForce GT 430 z 1GB pamięci DDR3, oferując oszałamiającą grafikę DirectX 11, technologię NVIDIA CUDA oraz możliwość jednoczesnego podłączenia do czterech niezależnych wyświetlaczy. Posiada na tylnym panelu porty dual DVI, HDMI i DisplayPort. Jako dodatkowe rozszerzenie dostępne jest także otwarte złącze PCI Express x4.
Płyta posiada również sprzętową akcelerację odtwarzania Blu-ray, obsługę dźwięku 8-kanałowego, Dolby TrueHD i DTS-HD Master Audio bitstream, wyjście optyczne S/PDIF oraz zintegrowany moduł sieci bezprzewodowej 802.11n.
ZOTAC Z68-ITX WiFi Supreme - strona producenta

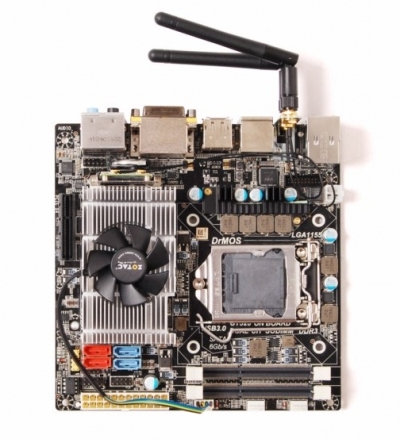

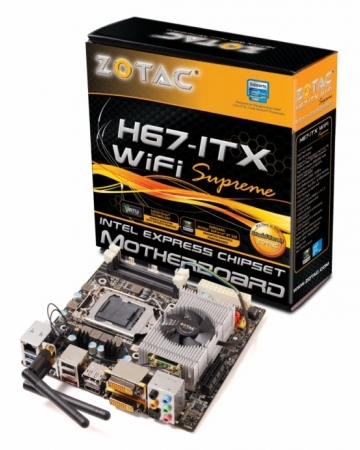

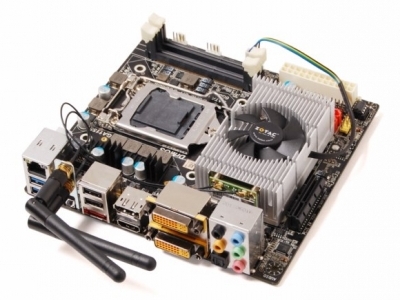

ZOTAC H67-ITX WiFi Supreme
Ostatnią płytą w zestawieniu to ponownie płyta firmy ZOTAC oznaczona symbolem H67-ITX WiFi Supreme. Platforma została wyposażona w gniazdo procesora LGA 1155 które obsługuje rodzinę procesorów Intel Core drugiej generacji oraz ma zintegrowaną grafikę NVIDIA GeForce GT 520 ze wsparciem technologii 3D i wyposażoną w 512MB DDR3.
Płyta posiada dodatkowy port PCI Express x4, jeden mini-PCI Express oraz złącze mSATA. Obsługuje technologię SATA 6.0 Gb/s, SATA 3.0 Gb/s oraz eSATA z możliwością tworzenia macierz RAID 0, 1 oraz 5.
{loadposition adsense2}
Posiada dwa sloty pamięci obsługujące maksymalnie 16GB.

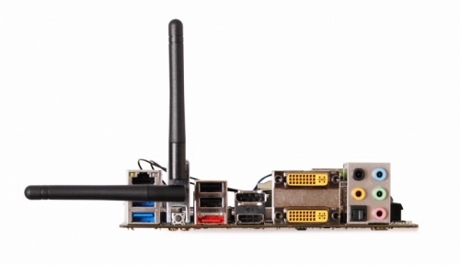

Na tylnym panelu umieszczone zostały dwa porty DVI oraz po jednym HDMI i Display Port. Znajdziemy tam również po dwa złącza USB 3.0 i 2.0, jeśli to za mało to możemy wyprowadzić z płyty jeszcze po dwa złącza.
ZOTAC H67-ITX WiFi Supreme obsługuje również technologie bezprzewodowe - WiFi 802.11n oraz Bluetooth 3.0.
ZOTAC H67-ITX WiFi Supreme - strona producenta
Jeśli uważacie że pominąłem jakąś ważną płytę lub znaleźliście jakieś błędy to proszę o informację w komentarzach.
